　　企業環保用電智能監控系統平臺的建設，通過大范圍部署監測點，實現對企業治污設備的實時監測。

　　通過本系統的建設,進一步完善環保數據化智能監測網絡，涵蓋全市企業產污設施、治污設施，實時監測治污設備的運行狀態和停產限產的異常狀態等信息。對影響污染物排放的污染源生產設施、污染物治理設施運行的關鍵電氣參數進行監測，根據生產、治理工藝抽取出代表設施運行的工況模型，精確描述設施的運行狀態。通過關聯分析等多種方法，得出企業治理設施未同步開啟、停限產未執行到位的分析結果。

　　通過對企業生產及治理過程的實時監控，可以使執法向前端有效延伸，實現主動精準查究，最終形成治理過程管控有力、污染源排放真實有效，排污企業、公眾及環保主管部門共建、共治、共享的良性互動環境監管體系。

　　一、系統概述

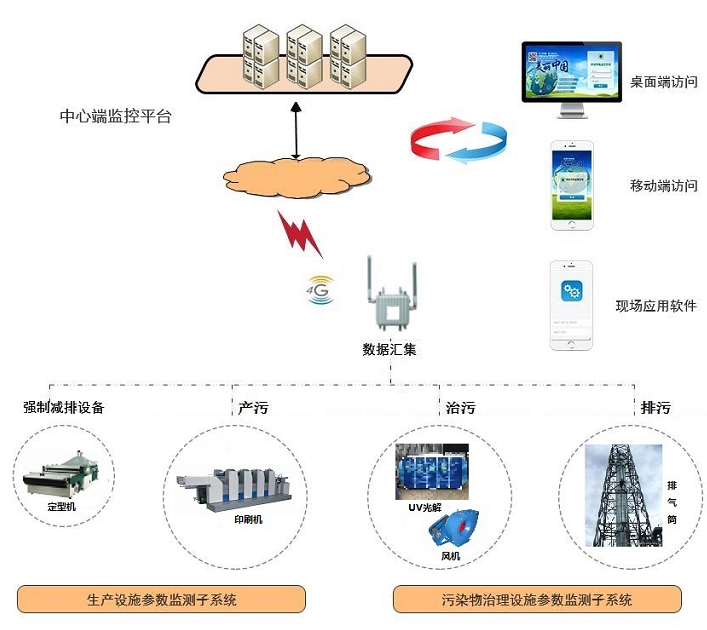

　　系統由用電監測設備、用電數據采集器、云端監管平臺三部分組成。現場根據企業工藝，對影響污染物排放的污染源生產設施、污染物治理設施安裝用電監測設備，實現對設施運行的電氣參數(電流、電壓、功率、功率因數、電量、電能質量等)進行監測、采集、處理;用電數據采集器將現場終端采集的數據以環保標準協議HJ212傳輸至云端;云端監控平臺接收現場監測設備的采集數據，通過統計、分析等，實現現場數據的匯總應用，集中監控，實時掌握分散在現場各處的生產設施和污染治理設施運行狀況;使用者可使用網頁、手機APP等形式應用平臺功能，并可通過手機短信、APP、郵件、語音外呼等方式接收告警信息，提高監控管理的時效性。

　　二、環保用電智能監管平臺

　　1、環保用電智能監管平臺包括WEB版監控軟件和手機APP，其中手機APP應包括Android、ios系統。

　　2、WEB軟件功能：

　　2.1、實現對工業企業總用電數據，生產產污工段和污染治理設施用電數據的 24 小時實時采集和監控，采集頻率默認5分鐘，可配置，采集數據項按要求至少要包含電壓、電流、三相功率、總功率和功率因數等數據項及其對應時間點。

　　2.2、平臺能夠通過多種手段分析和判斷產污治污設備運行工況，通過對采集的用電數據進行關聯分析、超限分析、停電分析等智能化分析，及時發現環保污染治理設備未開啟、異常關閉及低負荷運行等異常情況。

　　2.3、限產停產行為監管：應對重污染天氣應急減排、臨時性的減排調控等需求，平臺需提供限產停產管理功能。

　　2.4、對于告警信息，平臺應支持限產異常、停產異常、治污設施異常、功率越限、電流越限、電壓越限、通訊中斷等異常類型中的任意種類進行告警，可根據客戶需要動態配置是否告警。平臺應支持短信、APP推送、郵件發送、語音電話告警等方式實時推送，并在后臺形成相關統計匯總數據，備用戶溯源查詢;報警能夠設置分級分時提醒。

　　2.5、異常數據主動申報：主要提供企業已知或是無法避免的異常情況發生后，主動上報對產生原因和采取措施，申報含情況說明、現場圖片、視頻等資料。支持審核駁回之后重新申報提交審核。

　　2.6、支持治污設施主備功能參與工況判斷，并支持主備治污設施在平臺切換。

　　2.7、異常報警可按照行政區域分級分類別統計，提供相關查詢功能。

　　2.8、對企業運行過程中產生的數據進行挖掘分析并形成多種統計結果，包括企業概況、用電分析、錯峰生產執行情況、異常統計等。

　　3 手機APP

　　3.1支持Android、ios系統APP，方便用進行行業/企業查詢、報警、故障查詢，實時監控數據查詢，探測器詳細信息查詢等功能。生態環境局端、企業端使用的移動 APP權限應該不一致，不同版本的APP應該突出各自的核心應用，業務數據應用和 PC 端保持一致。

　　3.2支持手機端APP現場運維的地圖導航、簽到、NFC打卡功能。

　　3.3支持手機端APP直接對現場集中器設備進行調試和配置的功能。

　　4 容量測試：平臺支持3000家以上企業管理及實時并發連接和上傳數據(提供現場演示)，支持多臺服務器組織服務器集群和負載均衡。

　　三、用電監測設備需求

　　1.參考標準

　　GB/T 17215.321-2008 ;

　　GB/T 17215.322-2008 ;

　　GB/T 17215.323-2008;

　　GB/T 17215.211-2006 ;

　　GB/T 17215.301-2007 ;

　　2.技術指標

　　有功電能精度：0.5S級，1級，無功電能精度：2級，電壓、電流精度：0.5級;

　　最大支持4回路三相電流輸入，并對四回路電能單獨計量;

　　電壓規格：、3×57.7/100V 、3×100V、 3×380V、3×220/380V、3×660V;

　　電流規格：3×1.5(6)A，3×20(100)A，3×80(400)A，3×120(600)A，3×200(1000)A，3×400(2000)A;

　　工作溫度：-25℃~+55℃;

　　相對濕度：≤95℅(無凝露);

　　支持470Mhz-510Mhz Lora無線通訊，可與4G配合使用，頻道和擴頻因數可設置，Modbus RTU規約;支持RS485通訊，波特率1200bps-9600bps可設，奇偶校驗位可設;

　　支持磁鋼等免停電取電方式;

　　安裝完成后可加裝鉛封蓋，防止私自拆卸;

　　支持標準DIN35導軌安裝;

　　支持全電力參數測量(U、I、P、Q、S、PF、F)，電壓及電流不平衡度，電壓、電流2-31次分次諧波測量及總諧波含量;

　　支持雙向有功、無功電能計量;支持有功脈沖輸出;支持4種最大需量及發生時間統計;支持上12月歷史電能(包含各費率電能);

　　支持紅外通訊;

　　支持上三月極值及發生時間(包括三相電壓、電流、功率、合相功率的極大值和極小值);

　　支持電參量凍結，包括：記錄時間點、U、I、P、Q、S、PF、正反向有功電能、正反向需量，凍結時間1~15分鐘可設，最多可儲存4000條;

　　支持四路開關量輸入，兩路開關量輸出;

　　支持四路NTC測溫功能;

　　支持一路漏電流測量。

　　3.資質報告

　　具有CMA和CNAS標志的產品檢測報告。

　　(三)用電數據采集器設備

　　1.功能

　　支持LORA無線組網，通過將通訊數據在無線信號之間互轉，LORA監測支持中繼器模式，滿足用于增強主、從站之間的LORA信號強度;

　　應支持不低于30臺監測設備的數據采集;

　　支持固定IP和動態域名解析方式連接數據中心;

　　支持HJ212-2017污染源在線自動監控(監測)系統數據傳輸標準;

　　支持一址多發，數據可同時上傳到3個不同的平臺;

　　寬范圍直流電源輸入，工業級設計;

　　數據采集器支持服務器遠程升級，版本更新時無需到現場升級;

　　邊緣計算：對采集的數據進行實時分析、處理和運算，分擔主站數據處理壓力，節省網絡帶寬。

　　2.技術指標

　　支持460Mhz-510Mhz Lora無線通訊，頻道和擴頻因數可設置;支持紅外通訊;

　　工作頻段：TD-LTE/ FDD-LTE/ WCDMA/ TD-SCDMA/ GSM/ EVDO/CDMA2000，包含有聯通 4G，3G，2G，移動 4G，3G，2G 以及電信 4G， 3G，2G 網絡; 傳輸速率：4G 網速：上行 2Mbps 下行 68Mbps;

　　工作溫度：-40度-85度;

　　濕度范圍：0-95% 無凝露結霜。

　　3.資質報告

　　具有CMA和CNAS標志的產品檢測報告。

　　環保用電智能監控系統將通過對企業產污設施和治污設施的用電電量、分時負荷的實時監測，實現對企業停產限產及治污設施停運、低負荷運行的實時監測、預警和分析。系統依托創新的物聯網技術、電力參數傳感技術，實時采集企業污總用電、工藝生產設備用電、污染治理設施設備用電等數據，通過設施運行停電分析、越限分析、停/限產分析、工藝關聯分析等，及時發現環保治理設施、設備等未開啟、空轉、減速、降頻以及異常關閉等未正常工作的情況;同時，通過數據分析，還可以實時監控限產和停產整治企業運行狀態。
